1. 设备用途：

该机组适用于SPVC、PE、XLPE及阻燃电缆料等热塑性塑料， 用热挤法对电缆线芯进行挤包绝缘或护套层的挤出包覆。

2. 主要技术参数：

螺杆直径	120㎜
螺杆长径比	25:1
挤出外径	Φ30～Φ80mm
最大牵引力	2000kg
生产线速度	100m/min
放线盘规格	PN1250～PN2500
收线盘规格	PN1250～PN2500
设备中心高	1000mm
主体部位油漆颜色	RAL5015
旋转部位油漆颜色	RAL2004
电控柜油漆颜色	RAL7032
生产线方向	右手机（面对机头，左侧放线，右侧收线）

3. 设备配置：

序号	名称、型号	单位	数量	技术简介	备注
1	Φ2500龙门行走式被动放线架	台	1	规格: PN1250～PN2500，被动放，机械阻尼张紧装置，带对中装置。

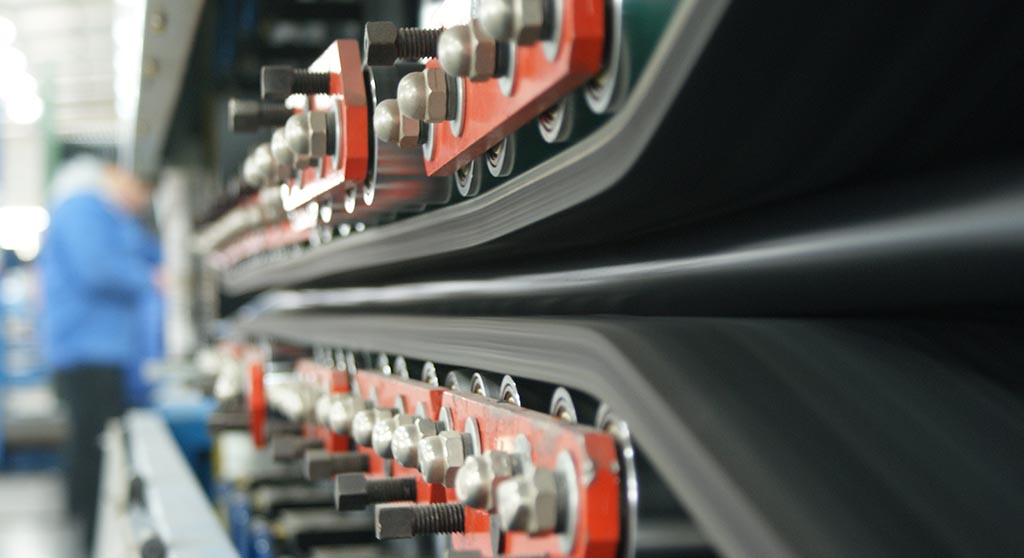

2	TQD-800前气动牵引	台	1	7.5kw西门子交流变频电机及交流变频控制器。适用线径：Φ20-Φ100mm；最大牵引线速度110mpm。
3	SJ-120×25挤出机	台	1	分离型（BM）螺杆；160kw西门子交流变频电机及交流变频控制器；日本OMRON数字式温控表；铸铝加热器，风冷机筒；机头与机筒采用哈夫连接。转速：8-72rpm，产量：600kg/h（SPVC料）。
4	自动烘干上料装置	套	1	150kg烘干/750kg上料
5	Φ80直角机头及抽真空装置	只	1	最大包覆直径：Φ80mm，带抽真空。
6	24米不锈钢水槽	套	1	4米移动水槽，移动长度0.5m，配落水斗，24米常温水槽，截面280×330×2.5 mm，材料：304不锈钢。
7	KCF-180吹干装置	套	1	配六爪集束式吹干头。
8	工频火花试验机	台	1	15KV
9	TQDV-2000气动后牵引机	台	1	11kw西门子交流变频电机及交流变频控制器。适用线径：Φ25-Φ100mm；最大牵引线速度110mpm。配计米装置。
10	Φ2500龙门行走式收排线架	台	1	收线盘规格：PN1250～PN2500，11 kw西门子交流变频电机及变频调速装置。排线节距：10-100mm。
11	机组同步操作系统	台	1	PLC及10英寸触摸荧屏采用西门子公司产品。
12	120螺杆	根	1	专用于阻燃电缆料挤出。
13	随机模芯模套	套	1	客户提供模芯模套尺寸。
14	备品备件	套	1	机头加热器一套；机身加热器一副（两片）；热电偶一组。
15	随机工具	套	1	螺杆、机头专用拆卸工具各一套。
